Hiện nay, nhu cầu lắp đặt thang máy gia đình ngày càng tăng cao nhờ tính thuận tiện và thẩm mỹ của thang máy. Để bố trí lắp đặt thang máy trong căn hộ sao cho hợp lý, cũng như phục vụ cho quá trình sử dụng thang máy được an toàn, hiểu quả, mỗi người sử dụng đều cần phải nắm được cơ bản về cấu tạo thang máy gia đình. Bài viết dưới đây của Thang máy Trường Thành sẽ cung cấp những thông tin cơ bản, dễ hiểu nhất về kết cấu của một chiếc thang máy gia đình. Lưu ý, mỗi công nghệ thang máy sẽ có kết cấu khác nhau, bài viết dưới đây chỉ đề cập đến kết cấu của thang máy công nghệ cáp kéo bởi đây đang là dòng phổ biến nhất trên thị trường.

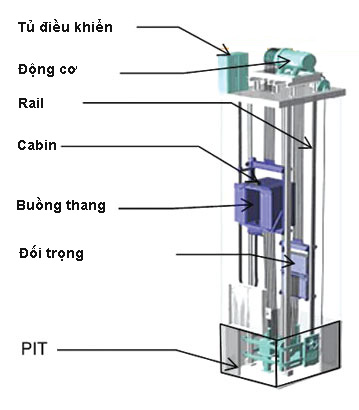

Thang máy là một thiết bị phức tạp, gồm rất nhiều chi tiết khác nhau. Thang máy gia đình là loại thang máy có kích thước và tải trọng nhỏ, hạn chế về số điểm dừng, thường được lắp trong các căn nhà ống, biệt thự, chung cư mini… Tuy nhiên, thang máy gia đình vẫn có những đặc điểm và cấu tạo giống với các loại thang máy nói chung. Về cơ bản, một thang máy gia đình gồm có các bộ phận sau: hố thang máy, động cơ, tủ điều khiển, cabin thang máy, rail thang máy, thắng cơ, giảm chấn, đối trọng.
1. Hố thang máy
Liên quan đến các không gian trong hệ thống cấu tạo thang máy gia đình, chúng ta có các khái niệm về giếng thang, hố thang máy hay còn gọi là hố pit. Giếng thang máy là không gian nơi cabin thang máy có thể di chuyển lên xuống theo nhu cầu người dùng. Phần giếng thang có thể được xây từ bê tông cốt thép, bằng thép hoặc tường gạch.

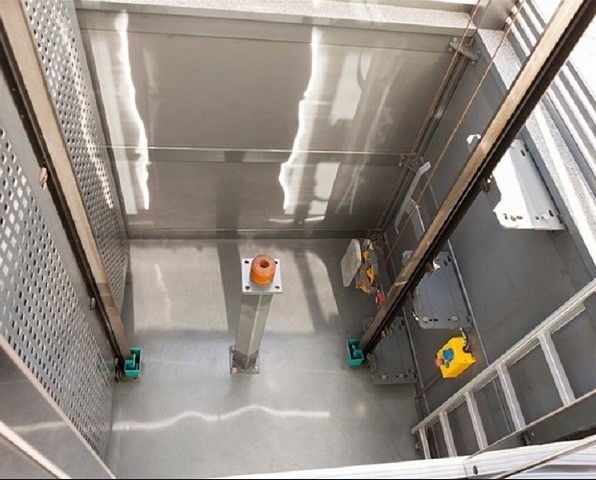

Hố thang máy (hố pit thang máy) là phần giếng thang ở phía dưới tính từ mặt sàn tầng dừng thấp nhất, được thiết kế nằm ở vị trí âm so với độ cao tự nhiên của mặt đất. Hố thang máy là nơi chứa đáy cabin khi cabin đi xuống tầng thấp nhất. Ngoài ra, hố pit thang máy còn chứa cọc giảm chấn và đối trọng thang máy khi cabin ở tầng cao nhất. Đây là một bộ phận không thể thiếu trong cấu tạo thang máy gia đình.
Thông tin cụ thể hơn về hố thang máy, bạn tham khảo bài viết: Hố thang máy là gì? Các kích thước hố thang máy gia đình
2. Động cơ thang máy
Động cơ thang máy hay còn gọi là máy kéo (Motor), đóng vai trò cốt lõi trong quá trình vận hành của một chiếc thang máy. Trong cấu tạo thang máy gia đình, động cơ thang máy có nhiệm vụ dẫn động hộp giảm tốc theo tốc độ nhất định để làm quay Puly, kéo cabin lên xuống theo yêu cầu.

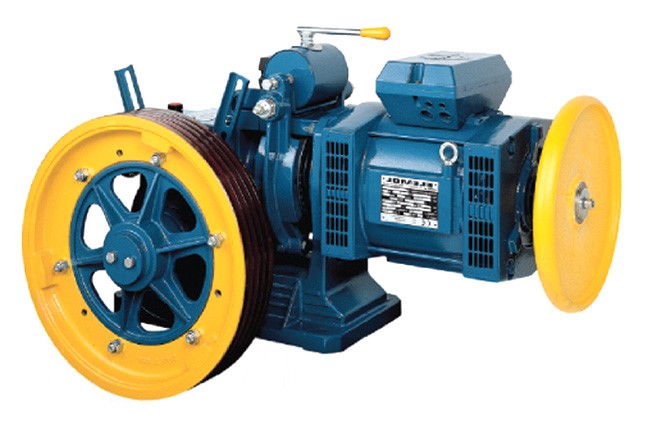

Động cơ thang máy gia đình có 2 loại: động cơ có hộp số, động cơ không hộp số. Loại động cơ thang máy có hộp số thường được được tại phòng máy, phía trên sàn gác phòng máy. Còn loại động cơ không hộp số thì dùng cho các dòng thang máy gia đình không phòng máy, và nó được được đặt phía dưới hố thang.
3. Tủ điều khiển

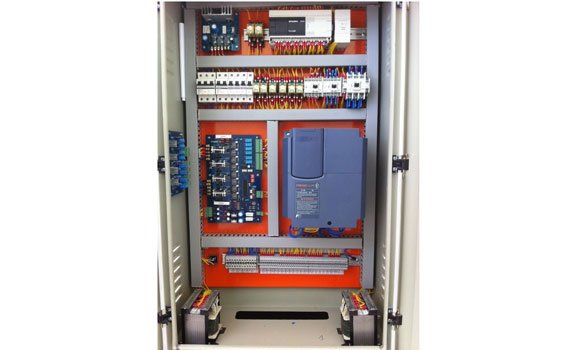

Tủ điều khiển hay tủ điện là phần điện vô cùng quan trọng trong cấu tạo thang máy gia đình. Tủ điều khiển là trung tâm thu thập dữ liệu từ các thiết bị khác trong hệ thống thang máy, sau đó phân tích rồi truyền các tín hiệu tới những bộ phận, thiết bị tiếp theo.
Tủ điện thang máy được cấu tạo bởi nhiều thiết bị điện nhỏ hợp thành. Trong thang máy gia đình, tủ điện bao gồm hệ thống điều khiển, hệ thống an toàn. Thường thì tủ điều khiển sẽ được đặt ở trong phòng máy, nhưng trong trường hợp thang máy gia đình không phòng máy thì tủ điện sẽ được bố trí ở cửa tầng trên cùng.
3. Cabin thang máy

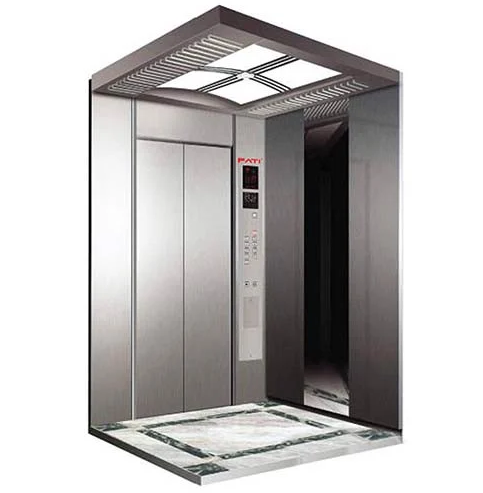

Cabin thang máy chắc hẳn là bộ phận thân thuộc nhất đối với người dùng trong cấu tạo thang máy gia đình. Bởi đây là phần không gian bên trong thang máy, được giới hạn bởi 4 vách, là nơi để chưa người hoặc hàng hóa khi di chuyển.
Cabin thang máy lại gồm nhiều bộ phận nhỏ như khung chịu lực, shoe dẫn hướng, sàn cabin, vách và nóc của cabin, bảng điều khiển, cửa cabin… Đối với cabin, người dùng có thể lựa chọn màu, chất liệu, hoa văn, gắn thêm gương hay màn hình điện tử vào cabin… tùy vào mục đích sử dụng của mình.
4. Rail thang máy, cáp tải

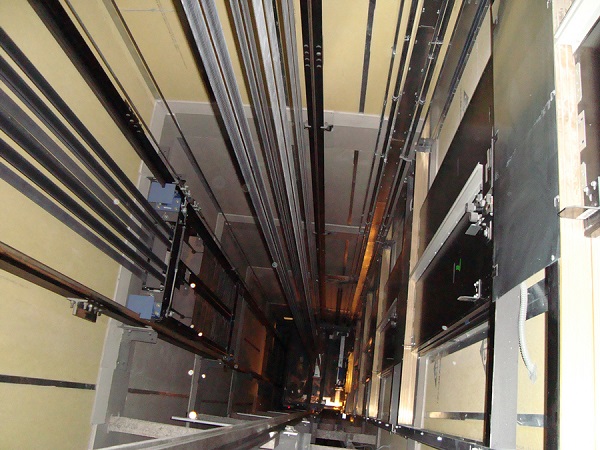

Rail thang máy (rail dẫn hướng thang máy) là một bộ phận quan trọng trong hệ thống chuyển động của cấu tạo thang máy gia đình. Chúng được đặt dọc theo giếng thang, có nhiệm vụ dẫn hướng cho cabin và đối trọng chuyển động dọc theo hố thang, đảm bảo cabin và đối trọng không bị dịch chuyển ra khỏi thiết kế ban đầu.
Cáp tải thang máy là cáp nối cabin thang máy và đối trọng để truyền lực dẫn động của máy kéo đến cabin và đối trọng. Cáp kéo được cấu tạo từ rất nhiều sợi thép nhỏ tiếp dầu ở giữa lõi.
5. Bộ chống vượt tốc

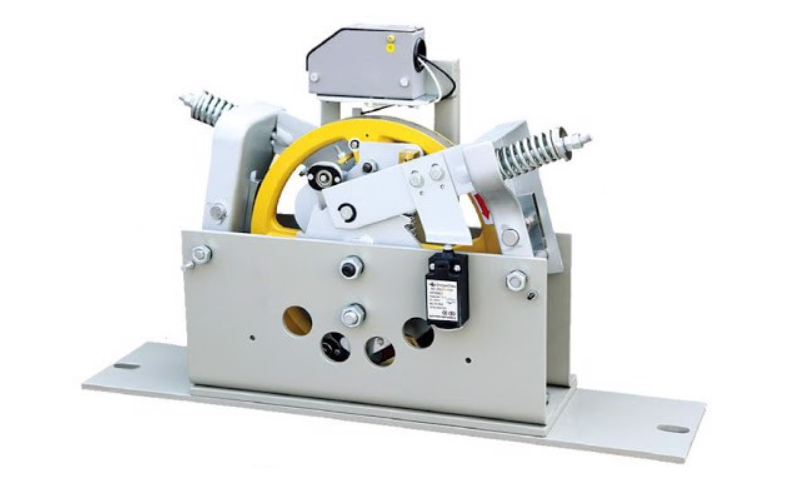

Trong cấu tạo thang máy gia đình, bộ chống vượt tốc (governor) là bộ phận quan trọng có nhiệm vụ kiểm soát tốc độ thang máy, đảm bảo thang máy gia đình luôn được vận hành trong giới hạn tốc độ cho phép. Khi thang máy chạy quá tốc độ định mức, bộ chống vượt tốc kết hợp cùng bộ căng cáp dưới và thắng cơ thang máy để dừng cabin một cách tức thì.
6. Giảm chấn
Giảm chấn được đặt ở trong hố pit thang máy gia đình, có tác dụng nâng đỡ cabin, làm giảm sự rung lắc do dừng tầng của thang máy. Ngoài ra, giảm chấn cũng giúp giảm lực quán tính của thang máy nếu có xảy ra tai nạn rơi thang máy. Trên thị trường hiện nay có 3 loại giảm chấn thang máy đang được lưu hành đó là: giảm chấn lò xo, giảm chấn thủy lực, giảm chấn cao su.
7. Đối trọng thang máy

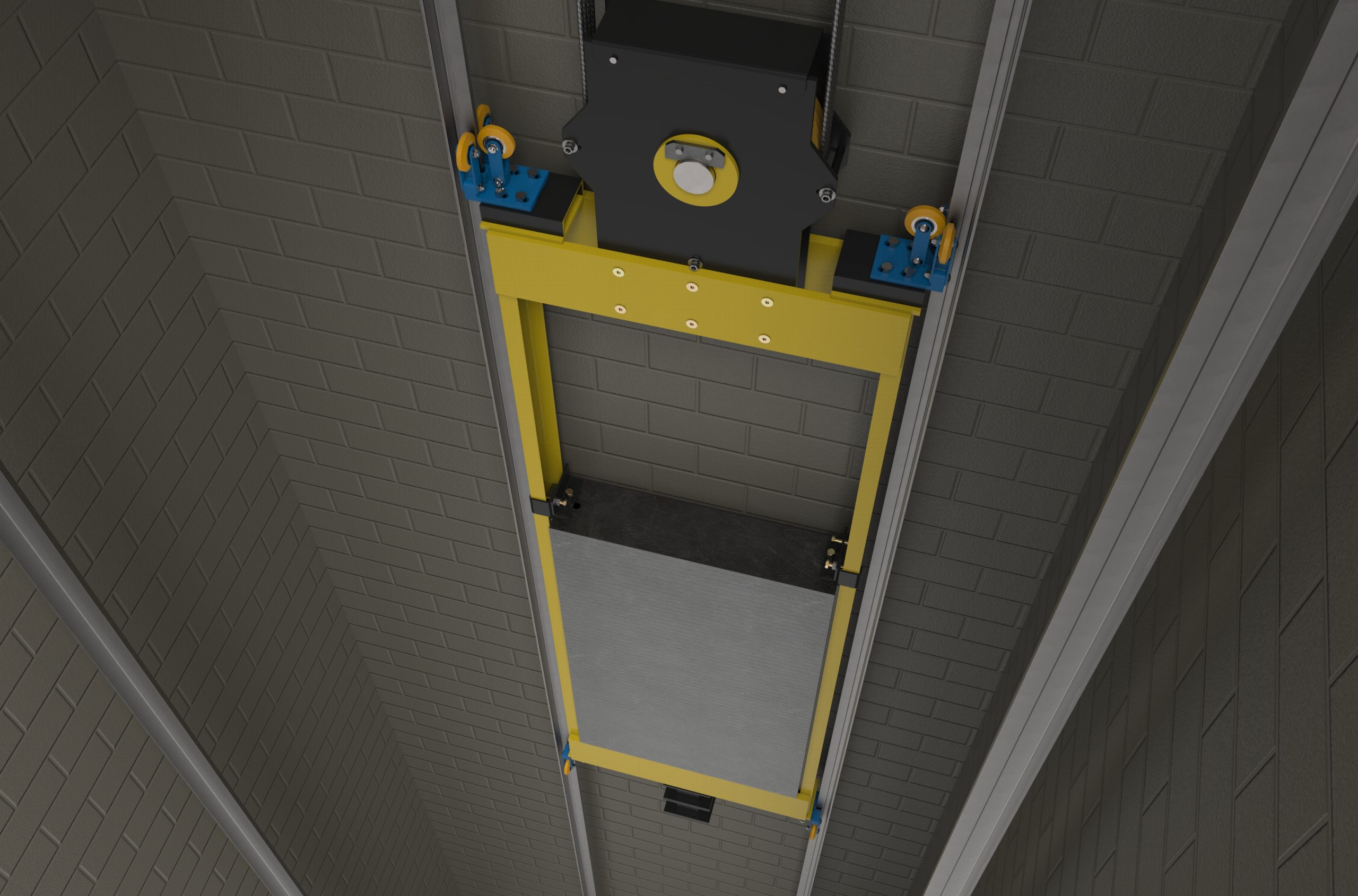

Đối trọng là một bộ phận không thể thiếu trong cấu tạo thang máy gia đình cáp kéo, được lắp đặt để cân bằng tải trọng của cabin. Nguyên tắc hoạt động của thang máy là 1 bên đối trọng – 1 bên cabin, 2 bên cân bằng với nhau. Đối trọng thang máy tạo lực căng cáp từ đó tạo lực ma sát nhất định giữa cáp và puly máy kéo. Ngoài ra, đối trọng còn giúp giảm công suất máy kéo đi, tiết kiệm điện năng, kéo dài tuổi thọ của động cơ.
Trên đây là 7 phần cơ bản trong cấu tạo thang máy gia đình nói riêng và thang máy tải khách nói chung. Ngoài những bộ phận chính, thang máy gia đình còn có các bộ phận điện và bộ phận cơ khí như:
Thiết bị phần điện:
– Cáp tín hiệu
– Hộp điều khiển trên nóc cabin
– Hệ thống điện chiếu sáng
– Các thiết bị giới hạn hành trình thang
– Hệ thống cứu hộ tự động (ARD)
Thiết bị phần cơ khí:
– Cửa tầng, hệ thống chuyển động cửa tầng và cửa cabin
– Button gọi tầng
– Hệ thống khung cơ khí bệ máy
– Hệ thống phanh cơ khí
Với vai trò là một người sử dụng, khách hàng cần nắm được ít nhất 7 bộ phận cơ bản về cấu tạo thang máy gia đình cũng như khái niệm, chức năng của các bộ phận đó. Hy vọng khi đã nắm được những kiến thức cơ bản đó, khách hàng có thể dễ dàng lựa chọn lắp đặt hay thảo luận với Thang máy Trường Thành để thiết kế một chiếc thang máy đẹp và tối ưu cho gia đình mình.
