CÁC HẠNG MỤC KHÔNG THUỘC TRÁCH NHIỆM CỦA CÔNG TY THANG MÁY TRƯỜNG THÀNH
(Qúy khách vui lòng xem xét, nghiên cứu kỹ để tránh những sai sót gây thiệt hại cho khách hàng, cũng như làm chậm tiến độ lắp thang máy)
Sau đây chúng tôi xin giới thiệu bản vẽ xây dựng thang máy gia đình chuẩn theo quốc tế để các bạn tìm hiểu rõ hơn về thang may gia dinh tránh sai xót khi thiết kế.
I/. HỐ THANG:
1. Xây hố đúng kích thước với dung sai theo bản vẽ do Công ty thang máy Trường Thành cung cấp.
Sai lệch chiều rộng đo từ đường trục đối xứng về mỗi bên không được vượt quá + 25 mm.
Sai lệch vị trí đường trục đối xứng của mỗi khoang tầng so với đường trục thẳng đứng chung ứng với tâm giếng thang không vượt quá 10 mm.
2. Chống thấm đáy hố (PIT) để khi khoan sâu 100mm không thấm nước.
3. Làm cầu thang xuống PIT.
4. Làm đà linteau ở vách trước và đà giữ rail ở vách sau và hai vách bên hố thang theo đúng bản vẽ.
5. Chừa lỗ để lắp cửa tầng và hộp button theo bản vẽ.
6. Hoàn thiện phần tường và sàn xung quanh các cửa tầng sau khi lắp thang.
II/.PHÒNG MÁY:
1. Có làm móc treo ở nóc phòng máy.
2. Chừa các lỗ trên sàn phòng máy theo bản vẽ.
3. Lắp đặt hệ thống thông thoáng ( quạt hút, cửa sổ hoặc máy lạnh ) sao cho nhiệt độ trong phòng máy thấp hơn 35 C.
4. Lắp cửa phòng máy có khoá và lắp đèn chiếu sáng trong phòng máy.
5. Làm lối đi hoặc cầu thang bộ lên phòng máy.
III/.CUNG CẤP ĐIỆN:
1. Lắp đặt đường dây điện nguồn 3 phase -15KVA- 4 dây và một dây tiếp đất đến phòng máy, yêu cầu điện trở tiếp đất không quá 4 Ohm.
2. Lắp đặt hộp điện nguồn cho phòng máy tại cao độ 1500 mm, bên trong có 1 CB 3 phase – 30A và 1CB 1 phase – 5A.
Bản vẽ thang máy gia đình 450kg, 7 điểm dừng, loại có hộp số, tốc độ 60 mét/phút tiêu chuẩn quốc tế (hố thang: Rộng X Sâu: 1800mmX1450mm, cabin tiêu chuẩn: Rộng X Sâu: 1400mmX850mm)
1. Mặt cắt đứng hố thang máy

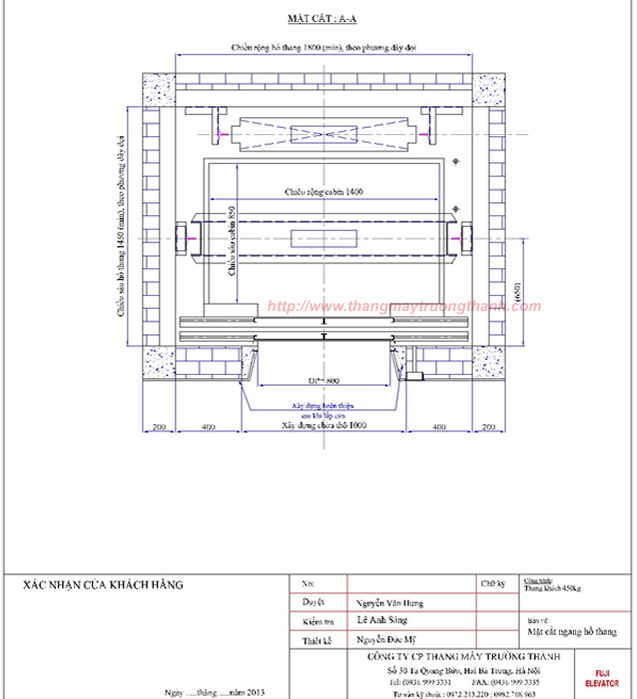

2.Mặt cắt ngang hố thang máy
3.Mặt cắt ngang phòng máy

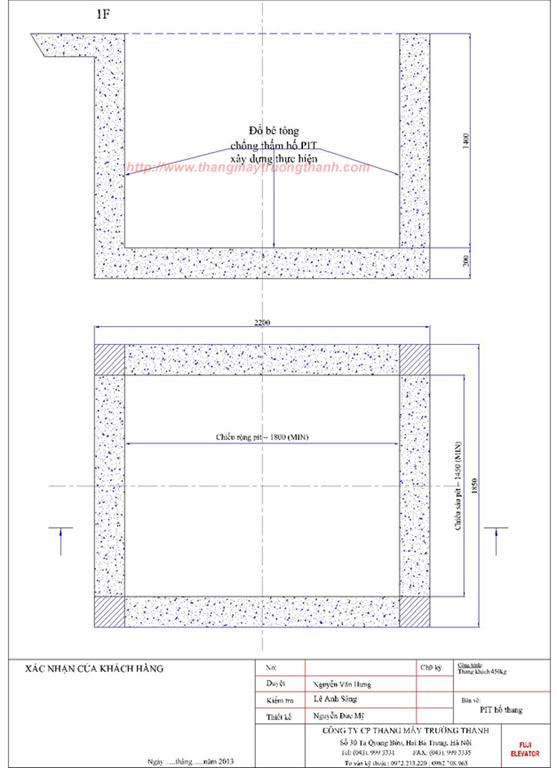

4.PIT hố thang máy
5.Hướng cửa thang máy
6.Bản vẽ sơ đồ điện thang máy
