Thang máy dành cho nhà ở, bệnh viện, chở hành khách, hay hàng hóa… đều được lắp ráp từ khoảng 300 linh kiện đa dạng, hoạt động theo cơ chế tinh vi. Việc nắm rõ vai trò và nhiệm vụ của từng bộ phận không chỉ giúp bạn bổ sung kiến thức hữu ích mà còn hỗ trợ đưa ra quyết định chọn lựa sản phẩm chất lượng cao, giá cả hợp lý, phù hợp với mục đích sử dụng thực tế.
1. Các bộ phận chính trong hố thang máy
Hố thang thường được xây dựng sâu dưới sàn tầng thấp nhất, nằm ở vị trí âm so với mặt đất. Đây là yếu tố then chốt trong thiết kế và lắp ráp thang máy, vì nó chứa cabin, ray dẫn hướng, dây cáp và khối đối trọng. Nếu hố thang bị lệch lạc so với tiêu chuẩn kỹ thuật, sẽ ảnh hưởng nghiêm trọng đến kích thước, hình thức và vẻ đẹp tổng thể của thang máy. Do đó, các linh kiện và phụ kiện ở khu vực này khá phức tạp, được phân chia thành ba phần chính:
- Khu vực lắp đặt động cơ.
- Không gian dành cho cabin và cửa thang.
- Phần hố pit ở đáy.
2. Khu vực lắp đặt động cơ thang máy
Hiện nay, thang máy được phân loại thành ba kiểu cơ bản: thang có đối trọng, thang có phòng máy và thang không phòng máy. Vị trí động cơ sẽ thay đổi tùy theo loại:
- Thang có đối trọng: Động cơ nằm ở phía trên cùng của hố thang.
- Thang có phòng máy: Động cơ được đặt trong phòng máy riêng biệt.
- Thang không phòng máy: Động cơ gắn trực tiếp lên dầm chịu lực chính của tòa nhà.
Trong khu vực này, các thiết bị chính bao gồm:
- Động cơ chính của thang máy.

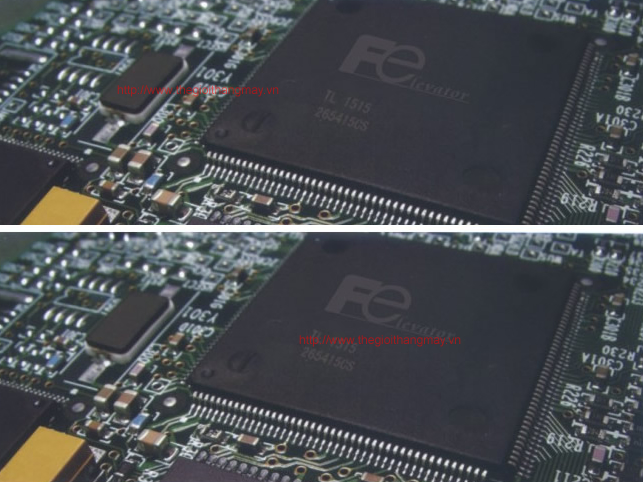

- Tủ điều khiển (xử lý tín hiệu và lực kéo), cùng các linh kiện như encoder, contactor, relay – tất cả được tích hợp trong hệ thống vi xử lý gọn nhẹ, tiên tiến.
- Aptomat bảo vệ điện.
- Các loại dây cáp: cáp cho cabin và cáp đối trọng.
- Hệ thống ray dẫn hướng.
3. Khu vực cabin và cửa thang máy
Đây là phần trung tâm, nơi chứa các thành phần cốt lõi như:
- Cửa tầng.
- Cửa cabin.
- Cabin chính.
- Ray dẫn hướng.
- Dây cáp.
- Khối đối trọng.
Ngoài ra, còn có các thiết bị đảm bảo an toàn như:
- Hệ thống chống vượt tốc độ.
- Giới hạn hành trình di chuyển.
- Cảm biến photocell chống kẹt cửa.
- Dây cáp truyền tín hiệu.
- Thiết bị cảnh báo quá tải.
4. Khu vực chứa hố Pit thang máy
So với hai khu vực trên, phần này đơn giản hơn, chỉ bao gồm bộ giảm chấn cho cabin và cọc giảm chấn cho đối trọng – giúp giảm thiểu va đập khi thang dừng đột ngột. Chi tiết các thiết bị thiết yếu trong thang máy:

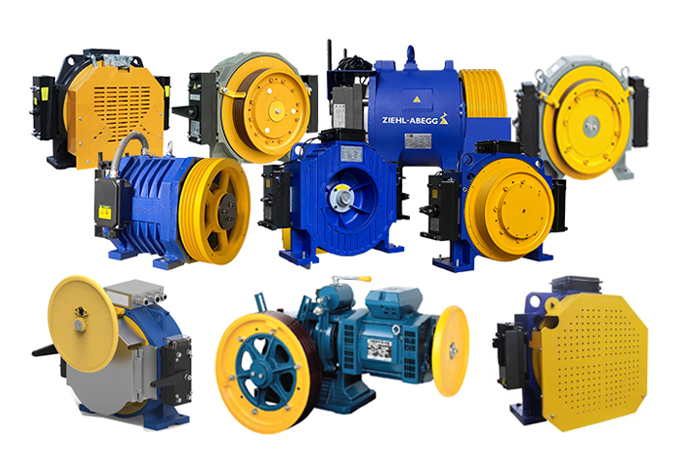

Động cơ (Máy kéo)
Đây là “trái tim” giúp thang máy di chuyển lên xuống mượt mà. Động cơ kết nối với hộp giảm tốc để kiểm soát tốc độ cabin một cách chính xác. Có hai loại phổ biến:
Động cơ có hộp số: Thường yêu cầu phòng máy, kích thước lớn, cần dầu bôi trơn và bảo dưỡng định kỳ. Mặc dù ồn ào và có thể gây ô nhiễm, nhưng giá rẻ hơn.
Động cơ không hộp số: Sử dụng nam châm vĩnh cửu, vận hành êm ái, thân thiện với môi trường, nhưng chi phí cao và sửa chữa phức tạp hơn.
Tủ điều khiển
Giống như “bộ não” thông minh, tủ này nhận lệnh từ người dùng, xử lý thông tin và ra chỉ thị cho thang máy hoạt động. Nó còn quản lý toàn bộ hệ thống điện, bao gồm an toàn, dự phòng năng lượng, giúp thang máy chạy ổn định và đáng tin cậy.
Cáp tải
Chịu trách nhiệm nâng đỡ cabin suốt quá trình vận hành, cáp tải phải bền bỉ, chắc chắn để gánh toàn bộ trọng lượng. Đường kính cáp sẽ tăng theo tải trọng thang, đảm bảo an toàn tối đa.
Bộ truyền chuyển động
Đây là “người gác cổng” giúp cửa thang tự động mở đóng theo lệnh từ tủ điều khiển, mang lại sự tiện lợi và mượt mà cho người sử dụng.

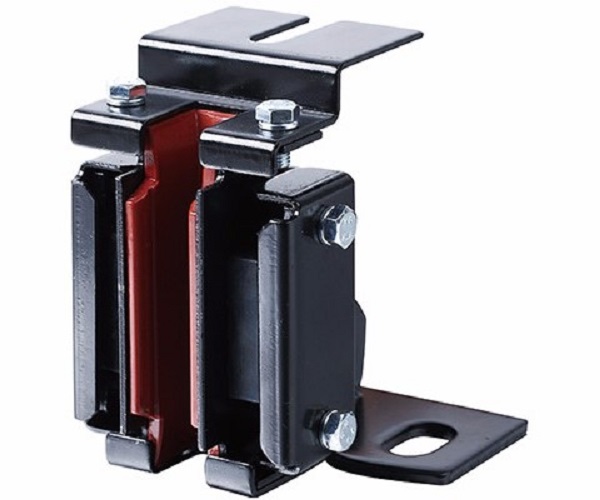

Shoe dẫn hướng
Giữ vai trò như “người lái tàu”, shoe dẫn hướng duy trì sự cân bằng và hướng cabin di chuyển thẳng đứng, trượt dọc theo ray để tránh lệch lạc.

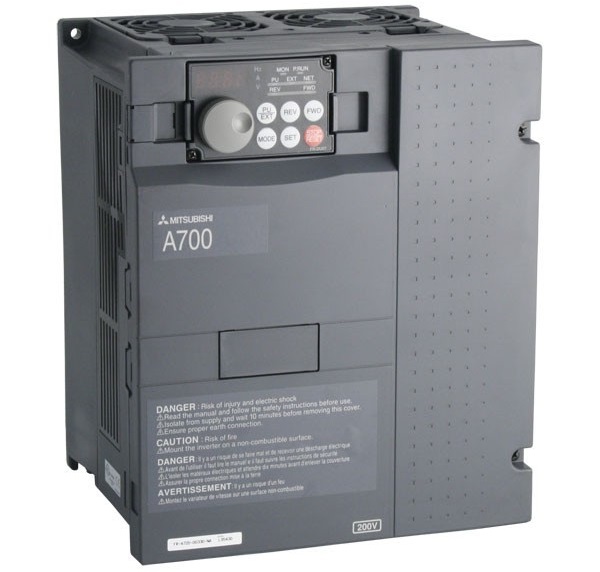

Biến tần
Là bộ phận điều chỉnh tần số điện, giúp kiểm soát tốc độ động cơ linh hoạt. Biến tần đảm bảo thang dừng chính xác tại tầng, tiết kiệm điện và tăng hiệu suất tổng thể.

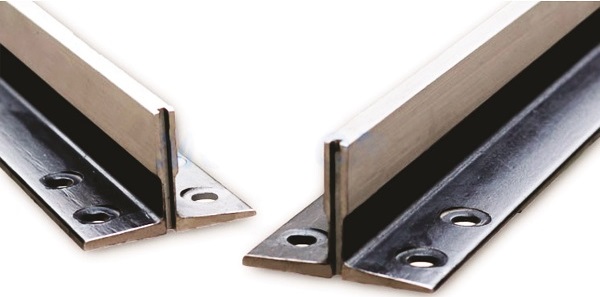

Ray dẫn hướng
Lắp dọc theo hố thang, ray này hỗ trợ shoe dẫn hướng, giúp cabin chạy đúng quỹ đạo, êm ái và tránh rung lắc không mong muốn.
Bộ giảm chấn
Một “lá chắn an toàn” quan trọng, giảm lực va chạm khi thang dừng hoặc gặp sự cố, bảo vệ hành khách khỏi chấn động mạnh.
Bảng điều khiển
Đặt gần cửa ra vào, bảng này cho phép chọn tầng hoặc báo khẩn cấp, là giao diện thân thiện giữa người dùng và hệ thống.

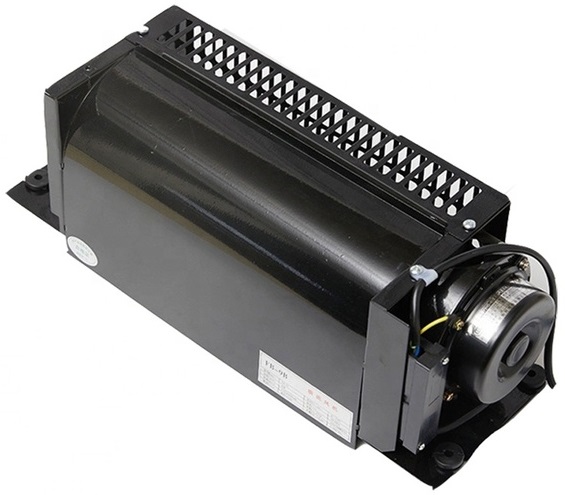

Quạt thông gió
Giữ không khí trong cabin luôn tươi mới, giảm ngột ngạt và tản nhiệt từ các thiết bị điện, mang lại trải nghiệm thoải mái hơn.
Thắng cơ
Tương tự phanh xe, thắng cơ kẹp chặt cabin vào ray khi tốc độ vượt quá giới hạn, ngăn chặn tai nạn và duy trì sự ổn định.
Cabin thang máy
Không gian chính để chở người hoặc hàng, cabin có thể tùy chỉnh kích thước và thiết kế – từ phong cách cổ điển mạ vàng, gỗ cao cấp đến kính hiện đại tối giản.
Các linh kiện điện khác
Những “người hỗ trợ thầm lặng” như hệ thống tự tắt đèn, chuông báo tầng, đèn khẩn cấp hay điện thoại liên lạc, đảm bảo thang máy hoạt động suôn sẻ và an toàn trong mọi tình huống.
Mỗi bộ phận đều đóng góp riêng biệt, nhưng khi kết hợp, chúng tạo nên một hệ thống thang máy hoàn hảo, vận hành chính xác và đáng tin cậy. Hiểu rõ điều này sẽ giúp bạn tự tin hơn trong việc đầu tư và sử dụng.
